超音波カッターNH7603・溶着刃付セット [NH7603YO]
販売価格: 49,500円(税別)
(税込: 54,450円)
商品詳細

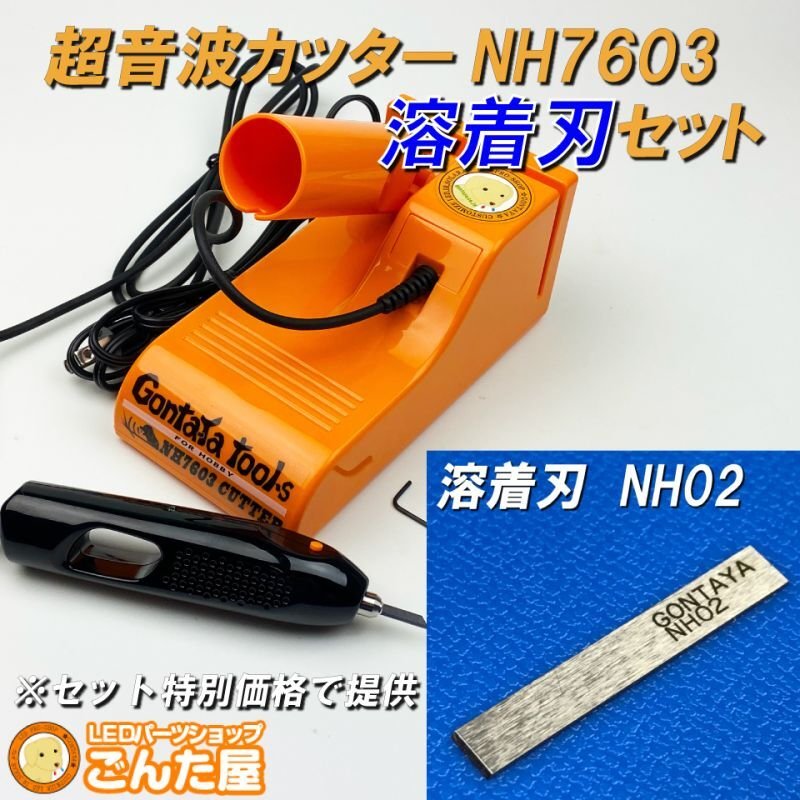

GONTAYA超音波カッターNH7603
溶着刃をセットしました！
オプションの溶着刃 ¥2,900-税別をセット
![溶着刃NH02 [NH02]](https://www.gontaya.com/data/gontaya/product/20210216_402f8c.jpg)
超音波カッターに何ができるのか
超音波カッター本体の電源を入れて、ハンドピースのスイッチを押せば、装着した刃が毎秒4万回振動。この振動でプラスチック・アクリルなどを切断します。この時、カットする素材と刃の振動による摩擦熱で、素材が少し溶けます。無理やり力を加えてカットしようとすると、この「溶け」が大きくなるので、力任せに切らずに、ゆっくり切っていくのが綺麗に切るコツです。
超音波カッターの使い方
超音波カッターには、ごんた屋専用モデルのために開発された交換刃「ロングブレード」が標準装備されています。ロングブレードは、刃渡りが長く、プラスチック切断や、テールランプの殻割りに打ってつけ。切れ味抜群です。
切断だけじゃない 溶着もできる超音波カッター（※溶着刃は別売です）。切断だけではないのが、超音波カッターの優れたところです。先ほど、素材と刃の振動による摩擦熱が発生すると書きました。これを利用して開発したのが、「溶着刃」です。
超音波接着ができる（溶着刃別売）
溶着とは、プラスチック素材を溶かして接着すること。素材が溶けて融合するので、しっかりとした強度を持たせることが可能。接着剤ではすぐに取れてしまうような内装の樹脂ステーなどを溶着したり、プラスチック製品の割れ・欠けの補修にも使えます。テールランプの殻閉じに使う事も可能。ご家庭では、お子さんのおもちゃ補修などにも大活躍ですね。
超音波カッターNH7603の用途
- 車両テール・ライト・インパネ加工
- 切断部再接着機能
- プラスティック加工
- アクリル切断・硬質プラ切断
- プラモデル造形・鉄道模型
- フィギュア
- 軽量木材加工
- フロアマット、壁紙、カーボン調カッティングシートの切断
オプションの交換刃を装着することによって、用途は更に広がります。
超音波カッター 昔は手が出なかった高嶺の花
プラスチックを切断できる業務用超音波カッターは、数十万円〜数百万円。さらに、プラスチック素材を溶かして接着できる溶着機も同様に数十万円〜数百万円。
刃を交換すれば、1台で何通りの機能を持たせることができる・・・これがごんた屋超音波カッターの優れた点です。ごんた屋てんちょうNORIこと、東田は、自らが工作及びワンオフテール加工技術者だった経験を活かし、本多電子に現場の要望をぶつけて、より使いやすい超音波カッターを実現。
ごんた屋オリジナルモデルのブラック超音波カッターは、本多電子社と共同開発し、ロングブレードにもマッチングさせたモデルです。メーカーが認めた車両の加工までこなせる専用モデルだということ。
短い刃から、長い刃までの超音波振動に出荷時から対応しているというモデル。超音波カッターNH7603は、プラモデルから実車にまで対応している唯一のモデルです。
製品仕様・スペック
- 最大消費電力: 40VA
- 公称発振周波数: 40kHz
- 電源入力: AC100V 50/60Hz
- 外形寸法: 本体 173mm×89mm×76mm
- ハンドピース: Φ32×148mm（刃含む）
- 本体重量: 約360g
- ハンドピース（ケーブル含む）: 約100g
- ハンドピースケーブル: 1.6m（ストレート）
- ロングブレード(取付済)
- 刃取付金具(取付済)
- 予備・刃固定具セット1セット
- 予備・イモネジ2個
- 取り扱い説明書・保証書
注意事項
あれ？おかしいな？？超音波カッターの電源が落ちる場合の対処法。超音波カッターの電源が頻繁に落ちるのは、超音波カッター本体の中に組込まれている安全装置が働いた事が原因です。頻繁に電源が落ちる状態で使い続けると、超音波カッター本体の破損に繋がりますので、ご注意ください。
「切れない」・「超音波カッターの電源が頻繁に落ちる」という症状の原因のほとんどは、刃固定具の汚れ・ホーンの汚れ・イモネジの緩みです。ホーンの汚れは、別売のホーン研磨メンテナンスセットで取り除いて下さい。イモネジの緩み対策は、刃固定金具に付属のレンチでも可能ですが、超音波カッター用トルクドライバーの方が、適正トルクで締め付ける事ができ、ネジがナメてしまうのを防ぐ事が可能。
精密な工具になります。イモネジの締め付けと固定金具の定期交換が肝の工具です。それを怠ると壊れますので、説明書の熟読と下記の動画を参照お願いします。
https://www.youtube.com/playlist?list=PL1oWu3TUoC_10wCeH936NjnYf2kIN5Zap
車両のテールランプなどの加工に適していますが、精密電子工具です。無理に力を入れたり、連続使用すると超音波振動により自身が破壊され溶け出します。使用状況や、カットする素材にもよりますが、5分間連続使用したら、少し休憩するのが良いでしょう。適切な使用方法を守れば末永く愛用できます。
刃固定金具は定期的に交換して下さい。消耗品です。交換しないと電源が入らない、などの症状に陥ります。使用時には、必ずゴーグルを装着してください。
